JT-W系列高效增強(qiáng)水泥助磨劑
一、產(chǎn)品特性
該系列產(chǎn)品為液體，分散裝、噸裝和250kg桶裝三種包裝。
顏色：淡黃色
密度：（20℃）1.18-1.25（g/cm3）
PH值：(20℃)8.50-9.50
固含量：40-60（%）
適宜用量：0.025-0.1%
二、適用范圍和使用效果
該系列主要適用于硅酸鹽水泥、普通硅酸鹽水泥、復(fù)合硅酸鹽水泥、礦渣硅酸鹽水泥、火山灰硅酸鹽水泥、粉煤灰硅酸鹽水泥及砌筑水泥。
按其功能分為早強(qiáng)型、后強(qiáng)型、提產(chǎn)型、綜合型、緩凝型等產(chǎn)品。
早強(qiáng)型產(chǎn)品，用于水泥生產(chǎn)過程中，在水泥配比、細(xì)度控制指標(biāo)基本一致的情況下，能夠提高水泥3天抗壓強(qiáng)度4.0MPa以上，且水泥標(biāo)準(zhǔn)稠度需水量增加值＜0.5%；
后強(qiáng)型產(chǎn)品，用于水泥生產(chǎn)過程中，在水泥配比、細(xì)度控制指標(biāo)基本一致的情況下，能夠提高水泥28天抗壓強(qiáng)度8.0MPa以上，且水泥標(biāo)準(zhǔn)稠度需水量增加值＜0.5%；
提產(chǎn)型產(chǎn)品，用于管磨生產(chǎn)水泥過程中，在水泥配比、細(xì)度控制指標(biāo)基本一致的情況下，能夠提高水泥磨臺時(shí)產(chǎn)量15%以上；
綜合型產(chǎn)品，用于水泥過程中，在水泥配比、細(xì)度控制指標(biāo)基本一致的情況下，能夠降低水泥熟料用量6%以上，提升相同比例混合材摻量，同時(shí)能夠提產(chǎn)8%以上；
緩凝型產(chǎn)品，用于緩凝水泥生產(chǎn)過程中，在水泥配比、細(xì)度控制指標(biāo)基本一致的情況下，使用本助磨劑初凝、終凝時(shí)間能夠延長120分鐘以上，且水泥3天、28天抗壓強(qiáng)度增長0.5MPa以上。
三、使用實(shí)例
表1 P.C32.5水泥使用眾森助磨劑前后磨機(jī)狀況（廣西某水泥廠?4.2m×13m聯(lián)合粉磨系統(tǒng)）
|
時(shí)間 |
混合材料和摻量/% |
混合材總量/% |
助磨劑/% |
SO3/% |
LOI/% |
Cl-/% |
80μm篩余/% |
比表面積M2/kg |
|||
|
石灰石 |
濕粉煤灰 |
粉煤灰 |
頁巖 |
||||||||
|
使用 助磨劑前 |
16.5 |
7.9 |
5.4 |
注1 |
29.5 |
00 |
2.5 |
9.4 |
0.0 |
1.9 |
410.1 |
|
正常使用期 |
25.8 |
3.4 |
10.8 |
注1 |
34.7 |
0.08 |
2.02 |
12.42 |
0.01 |
1.68 |
416.8 |
注1.2009年1月、2010年4月用頁巖代替或部分代替過粉煤灰
表2 P.C32.5水泥使用眾森助磨劑前后性能狀況
|
時(shí)間 |
標(biāo)準(zhǔn)稠度% |
凝結(jié)時(shí)間/min |
抗折強(qiáng)度/MPa |
3天抗壓強(qiáng)度/ MPa |
28天抗壓強(qiáng)度/ MPa |
||||||
|
初凝 |
終凝 |
3天 |
28天 |
平均 |
最大 |
最小 |
平均 |
最大 |
最小 |
||
|
使用助磨劑前 |
27.2 |
164 |
228 |
4.1 |
7.4 |
18.3 |
22.2 |
16.5 |
38.4 |
44.8 |
35.5 |
|
正常使用期 |
26.9 |
182 |
246 |
4.2 |
7.3 |
18.9 |
21.4 |
16.6 |
39.1 |
42.0 |
37.7 |
表3 P?O42.5水泥使用眾森助磨劑前后磨機(jī)狀況（廣西某水泥廠?4.2m×13m聯(lián)合粉磨系統(tǒng)）
|
時(shí)間 |
混合材料和摻量/% |
混合材總量/% |
助磨劑/% |
SO3/% |
LOI/% |
Cl-/% |
45μm篩余/% |
比表面積M2/kg |
|||
|
石灰石 |
爐渣 |
粉煤灰 |
頁巖 |
||||||||
|
使用助磨劑前 |
7.5 |
2 |
0 |
4 |
13.5 |
00 |
1.8 |
3.3 |
0.0 |
13.9 |
321 |
|
正常使用期 |
8 |
4.5 |
1.5 |
6 |
20 |
0.06 |
1.8 |
4.3 |
0.006 |
12.8 |
330 |
表4 P?O42.5水泥使用眾森助磨劑前后性能狀況
|
時(shí)間 |
標(biāo)準(zhǔn)稠度/% |
凝結(jié)時(shí)間/min |
抗折強(qiáng)度/MPa |
3天抗壓強(qiáng)度/ MPa |
28天抗壓強(qiáng)度 /MPa |
||||||
|
初凝 |
終凝 |
3天 |
28天 |
平均 |
最大 |
最小 |
平均 |
最大 |
最小 |
||
|
使用助磨劑前 |
26.6 |
158 |
208 |
5.2 |
8.3 |
25.9 |
28.9 |
24.5 |
55.2 |
56.9 |
53.2 |
|
正常使用期 |
27.5 |
162 |
220 |
5.5 |
8.6 |
26.9 |
29.7 |
26.2 |
55.4 |
57.8 |
54.2 |
四、使用本助磨劑的水泥特點(diǎn)
1.水泥粉體的流動性會有所增加；
2.水泥膠砂流動度稍增；
3.標(biāo)準(zhǔn)稠度用水量會因混合材料摻量和品種不同有所變動；
4.對出磨水泥細(xì)度控制采用45μm 篩篩余比較敏感。
五、使用時(shí)的加入方法
不需要提升加入高度時(shí)可以直接使用計(jì)量泵計(jì)量加入；

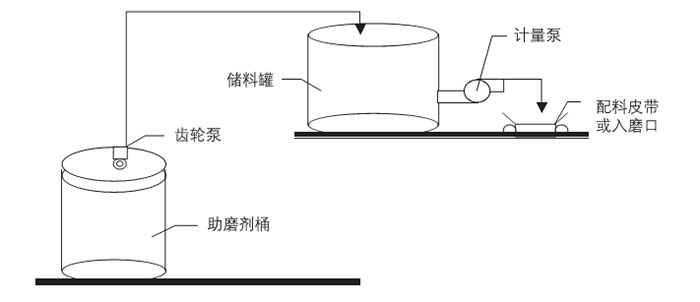

需要提升助磨劑喂入高度時(shí)，一般用二級泵送的方法加入，示意圖如下：
采用本公司助磨劑的企業(yè)，我們?yōu)榭蛻籼峁﹥藓陀嘘P(guān)計(jì)量裝置及喂入量的檢測與控制方法。
六、注意事項(xiàng)
1.本助磨劑應(yīng)在檢驗(yàn)合格后使用。驗(yàn)收檢驗(yàn)方法有：
1）比較簡單的方法是，在相同的溫度條件下檢測新到助磨劑和經(jīng)過使用已證明合格的助磨劑留樣的密度、PH值和顏色，或固含量，當(dāng)二者在誤差范圍內(nèi)時(shí)就可以認(rèn)為合格投入使用；
2）用一種組成與生產(chǎn)水泥相同的無添加劑水泥，同時(shí)在相同的試驗(yàn)室里分別用經(jīng)使用證明確認(rèn)合格的助磨劑留樣和新到的助磨劑抽樣，進(jìn)行水泥強(qiáng)度勾兌試驗(yàn)，當(dāng)二者的三天強(qiáng)度在誤差范圍內(nèi)時(shí)，即為合格；連續(xù)使用助磨劑時(shí)一般采用第一個(gè)方法，對助磨劑質(zhì)量有較大分歧時(shí)才采用第二個(gè)方法。
2.本助磨劑搬運(yùn)、儲存時(shí)應(yīng)防止摔、砸、外力擠壓和接近高溫，摞放高度不宜超過兩桶；
3.使用前先檢查本公司標(biāo)識后再打開封蓋，確認(rèn)產(chǎn)品和型號無誤后再投入使用；
4.本品對皮膚具有輕微腐蝕性，皮膚接觸后應(yīng)用清水沖洗，更不能入口食用；
5.使用本品時(shí)，當(dāng)環(huán)境溫度連續(xù)5天最低溫度低于-5℃時(shí)，應(yīng)當(dāng)采取保溫措施，以防產(chǎn)品結(jié)晶影響正常使用。
6.本品保質(zhì)期為：12個(gè)月。
在線留言
相關(guān)產(chǎn)品
-
JT-SL系列節(jié)能型水泥生料助磨劑適用于管式磨機(jī)、立式磨機(jī)粉磨水泥生料，提升磨機(jī)臺時(shí)產(chǎn)量，降低粉磨電耗，提升水泥生料分解率，提高熟料質(zhì)量，提高窯產(chǎn)量等。用于管式磨機(jī)生產(chǎn)水泥生料時(shí)，在保持水泥生料細(xì)度一致的情況下，使用本助磨劑可以提高磨機(jī)臺時(shí)產(chǎn)量10%以上，降低電耗10-15%，提升水泥生料分解率、提升熟料質(zhì)量、降低窯尾廢氣中SO2排放總量，降低煤耗。解決水泥生料供應(yīng)不足現(xiàn)象，降低設(shè)備維修費(fèi)用。JT-SL系列節(jié)能型水泥生料助磨劑0.00適用于管式磨機(jī)、立式磨機(jī)粉磨水泥生料，提升磨機(jī)臺時(shí)產(chǎn)量，降低粉磨電耗，提升水泥生料分解率，提高熟料質(zhì)量，提高窯產(chǎn)量等。用于管式磨機(jī)生產(chǎn)水泥生料時(shí)，在保持水泥生料細(xì)度一致的情況下，使用本助磨劑可以提高磨機(jī)臺時(shí)產(chǎn)量10%以上，降低電耗10-15%，提升水泥生料分解率、提升熟料質(zhì)量、降低窯尾廢氣中SO2排放總量，降低煤耗。解決水泥生料供應(yīng)不足現(xiàn)象，降低設(shè)備維修費(fèi)用。 -
JT-D3立磨用水泥和礦粉助磨劑水泥助磨劑主要應(yīng)用于水泥企業(yè)、礦粉企業(yè)，具備助磨、提產(chǎn)、節(jié)能、降本增效等諸多作用，目前研發(fā)成功Jt- iit、Jt- dC、Jt-dC3、Jt- dC8、Jt- iiCs，五大系列30余個(gè)品種，公司以個(gè)性化服務(wù)的方式服務(wù)于國內(nèi)外大型集團(tuán)型水泥、礦粉企業(yè)，通過技術(shù)服務(wù)降低水泥生產(chǎn)成本5-15元/噸。其中研發(fā)成功的“大摻量石灰石復(fù)合水泥專用助磨劑”、“水泥28天增強(qiáng)專用水泥助磨劑”、“立磨專用水泥助磨劑”經(jīng)科技部門鑒定，均達(dá)到國際領(lǐng)先水平。JT-D3立磨用水泥和礦粉助磨劑0.00水泥助磨劑主要應(yīng)用于水泥企業(yè)、礦粉企業(yè)，具備助磨、提產(chǎn)、節(jié)能、降本增效等諸多作用，目前研發(fā)成功Jt- iit、Jt- dC、Jt-dC3、Jt- dC8、Jt- iiCs，五大系列30余個(gè)品種，公司以個(gè)性化服務(wù)的方式服務(wù)于國內(nèi)外大型集團(tuán)型水泥、礦粉企業(yè)，通過技術(shù)服務(wù)降低水泥生產(chǎn)成本5-15元/噸。其中研發(fā)成功的“大摻量石灰石復(fù)合水泥專用助磨劑”、“水泥28天增強(qiáng)專用水泥助磨劑”、“立磨專用水泥助磨劑”經(jīng)科技部門鑒定，均達(dá)到國際領(lǐng)先水平。 -
JT-IICS系列助磨劑水泥助磨劑主要應(yīng)用于水泥企業(yè)、礦粉企業(yè)，具備助磨、提產(chǎn)、節(jié)能、降本增效等諸多作用，目前研發(fā)成功Jt- iit、Jt- dC、Jt-dC3、Jt- dC8、Jt- iiCs，五大系列30余個(gè)品種，公司以個(gè)性化服務(wù)的方式服務(wù)于國內(nèi)外大型集團(tuán)型水泥、礦粉企業(yè)，通過技術(shù)服務(wù)降低水泥生產(chǎn)成本5-15元/噸。其中研發(fā)成功的“大摻量石灰石復(fù)合水泥專用助磨劑”、“水泥28天增強(qiáng)專用水泥助磨劑”、“立磨專用水泥助磨劑”經(jīng)科技部門鑒定，均達(dá)到國際領(lǐng)先水平。JT-IICS系列助磨劑0.00水泥助磨劑主要應(yīng)用于水泥企業(yè)、礦粉企業(yè)，具備助磨、提產(chǎn)、節(jié)能、降本增效等諸多作用，目前研發(fā)成功Jt- iit、Jt- dC、Jt-dC3、Jt- dC8、Jt- iiCs，五大系列30余個(gè)品種，公司以個(gè)性化服務(wù)的方式服務(wù)于國內(nèi)外大型集團(tuán)型水泥、礦粉企業(yè)，通過技術(shù)服務(wù)降低水泥生產(chǎn)成本5-15元/噸。其中研發(fā)成功的“大摻量石灰石復(fù)合水泥專用助磨劑”、“水泥28天增強(qiáng)專用水泥助磨劑”、“立磨專用水泥助磨劑”經(jīng)科技部門鑒定，均達(dá)到國際領(lǐng)先水平。 -
JT-IIT系列助磨劑水泥助磨劑主要應(yīng)用于水泥企業(yè)、礦粉企業(yè)，具備助磨、提產(chǎn)、節(jié)能、降本增效等諸多作用，目前研發(fā)成功Jt- iit、Jt- dC、Jt-dC3、Jt- dC8、Jt- iiCs，五大系列30余個(gè)品種，公司以個(gè)性化服務(wù)的方式服務(wù)于國內(nèi)外大型集團(tuán)型水泥、礦粉企業(yè)，通過技術(shù)服務(wù)降低水泥生產(chǎn)成本5-15元/噸。其中研發(fā)成功的“大摻量石灰石復(fù)合水泥專用助磨劑”、“水泥28天增強(qiáng)專用水泥助磨劑”、“立磨專用水泥助磨劑”經(jīng)科技部門鑒定，均達(dá)到國際領(lǐng)先水平。JT-IIT系列助磨劑0.00水泥助磨劑主要應(yīng)用于水泥企業(yè)、礦粉企業(yè)，具備助磨、提產(chǎn)、節(jié)能、降本增效等諸多作用，目前研發(fā)成功Jt- iit、Jt- dC、Jt-dC3、Jt- dC8、Jt- iiCs，五大系列30余個(gè)品種，公司以個(gè)性化服務(wù)的方式服務(wù)于國內(nèi)外大型集團(tuán)型水泥、礦粉企業(yè)，通過技術(shù)服務(wù)降低水泥生產(chǎn)成本5-15元/噸。其中研發(fā)成功的“大摻量石灰石復(fù)合水泥專用助磨劑”、“水泥28天增強(qiáng)專用水泥助磨劑”、“立磨專用水泥助磨劑”經(jīng)科技部門鑒定，均達(dá)到國際領(lǐng)先水平。 -
JT-DC大摻量石灰石復(fù)合水泥系列專用助磨劑水泥助磨劑主要應(yīng)用于水泥企業(yè)、礦粉企業(yè)，具備助磨、提產(chǎn)、節(jié)能、降本增效等諸多作用，目前研發(fā)成功Jt- iit、Jt- dC、Jt-dC3、Jt- dC8、Jt- iiCs，五大系列30余個(gè)品種，公司以個(gè)性化服務(wù)的方式服務(wù)于國內(nèi)外大型集團(tuán)型水泥、礦粉企業(yè)，通過技術(shù)服務(wù)降低水泥生產(chǎn)成本5-15元/噸。JT-DC大摻量石灰石復(fù)合水泥系列專用助磨劑0.00水泥助磨劑主要應(yīng)用于水泥企業(yè)、礦粉企業(yè)，具備助磨、提產(chǎn)、節(jié)能、降本增效等諸多作用，目前研發(fā)成功Jt- iit、Jt- dC、Jt-dC3、Jt- dC8、Jt- iiCs，五大系列30余個(gè)品種，公司以個(gè)性化服務(wù)的方式服務(wù)于國內(nèi)外大型集團(tuán)型水泥、礦粉企業(yè)，通過技術(shù)服務(wù)降低水泥生產(chǎn)成本5-15元/噸。 -
節(jié)煤劑公司研發(fā)的節(jié)煤劑分為液體、粉體2種，主要應(yīng)用于鏈條爐、沸騰爐、鍛造爐、流化床爐、粉煤爐、水泥回轉(zhuǎn)窯等，具備催化、增氧、微爆、清潔和固硫作用，一般情況下可使用戶節(jié)約煤炭5%-10%。節(jié)煤劑0.00公司研發(fā)的節(jié)煤劑分為液體、粉體2種，主要應(yīng)用于鏈條爐、沸騰爐、鍛造爐、流化床爐、粉煤爐、水泥回轉(zhuǎn)窯等，具備催化、增氧、微爆、清潔和固硫作用，一般情況下可使用戶節(jié)約煤炭5%-10%。 -
JT-FPCA防凍型聚羧酸減水劑JT-FPCA防凍型聚羧酸減水劑為是針對客戶冬季施工提供個(gè)性產(chǎn)品和技術(shù)方案。該系列產(chǎn)品能大幅降低水膠比，提升混凝土早期強(qiáng)度和耐久性；改善和易性，降低泵送粘度，提高泵送施工效率和施工質(zhì)量；具有較強(qiáng)的水泥和礦物摻合料適應(yīng)性，敏感性低。JT-FPCA防凍型聚羧酸減水劑0.00JT-FPCA防凍型聚羧酸減水劑為是針對客戶冬季施工提供個(gè)性產(chǎn)品和技術(shù)方案。該系列產(chǎn)品能大幅降低水膠比，提升混凝土早期強(qiáng)度和耐久性；改善和易性，降低泵送粘度，提高泵送施工效率和施工質(zhì)量；具有較強(qiáng)的水泥和礦物摻合料適應(yīng)性，敏感性低。 -
JT-PCA聚羧酸高性能減水劑眾森牌JT/ZS-PCA系列產(chǎn)品（泵送劑）可根據(jù)工程實(shí)際需求，為客戶提供最優(yōu)化個(gè)性產(chǎn)品和技術(shù)方案。該系列產(chǎn)品能大幅降低水膠比，節(jié)約水泥用量，提升混凝土強(qiáng)度和耐久性；顯著提高混凝土坍落度經(jīng)時(shí)保持能力，改善和易性，降低泵送粘度，提高泵送施工效率和施工質(zhì)量；具有較強(qiáng)的水泥和礦物摻合料適應(yīng)性，敏感性低。JT-PCA聚羧酸高性能減水劑0.00眾森牌JT/ZS-PCA系列產(chǎn)品（泵送劑）可根據(jù)工程實(shí)際需求，為客戶提供最優(yōu)化個(gè)性產(chǎn)品和技術(shù)方案。該系列產(chǎn)品能大幅降低水膠比，節(jié)約水泥用量，提升混凝土強(qiáng)度和耐久性；顯著提高混凝土坍落度經(jīng)時(shí)保持能力，改善和易性，降低泵送粘度，提高泵送施工效率和施工質(zhì)量；具有較強(qiáng)的水泥和礦物摻合料適應(yīng)性，敏感性低。 -
JT-HPRA保坍型聚羧酸減水劑眾森牌JT-HPRA保坍型聚羧酸減水劑是眾森公司研制開發(fā)的羧酸類接枝共聚物混凝土外加劑，具有超強(qiáng)保坍功能。產(chǎn)品對混凝土配制材料適應(yīng)性強(qiáng)，摻量低。特別適用于需要長時(shí)間流動性保持，高溫保坍，中低坍落度保持，預(yù)制泵送等混凝土工程。JT-HPRA保坍型聚羧酸減水劑0.00眾森牌JT-HPRA保坍型聚羧酸減水劑是眾森公司研制開發(fā)的羧酸類接枝共聚物混凝土外加劑，具有超強(qiáng)保坍功能。產(chǎn)品對混凝土配制材料適應(yīng)性強(qiáng)，摻量低。特別適用于需要長時(shí)間流動性保持，高溫保坍，中低坍落度保持，預(yù)制泵送等混凝土工程。 -
JT-HPSA減水型聚羧酸減水劑眾森牌JT-HPSA減水型聚羧酸減水劑是目前國內(nèi)外最新的引領(lǐng)產(chǎn)品，具有減水率高、摻量低、與水泥適應(yīng)好、坍落度損失小和無污染等特點(diǎn)。同時(shí)具有改善新拌混凝土各種性能指標(biāo)和提高工作性等多種作用。本產(chǎn)品為無色透明液體，無毒、無腐蝕性、不易燃、對鋼筋無銹蝕作用、對人體健康無害。JT-HPSA減水型聚羧酸減水劑0.00眾森牌JT-HPSA減水型聚羧酸減水劑是目前國內(nèi)外最新的引領(lǐng)產(chǎn)品，具有減水率高、摻量低、與水泥適應(yīng)好、坍落度損失小和無污染等特點(diǎn)。同時(shí)具有改善新拌混凝土各種性能指標(biāo)和提高工作性等多種作用。本產(chǎn)品為無色透明液體，無毒、無腐蝕性、不易燃、對鋼筋無銹蝕作用、對人體健康無害。 -
功能調(diào)節(jié)劑針對鋼渣粉、尾礦粉、廢棄石粉等固廢材料制備膠凝材料在混凝土中應(yīng)用時(shí)，混凝土下沉難以泵送、流動性差等工作性能問題。該助劑以非離子性化合物為主，在混凝土拌合物內(nèi)形成微小的封閉球狀氣泡，釋放自由水，增大水膜層厚度，減小顆粒間的摩擦阻力，改善表面張力；該助劑降低漿體在有限自由水中的粘性，降低混凝土的整體粘度和提高混凝土的漿體量，提高固廢材料制備的膠凝材料在混凝土應(yīng)用中的工作性能。功能調(diào)節(jié)劑0.00針對鋼渣粉、尾礦粉、廢棄石粉等固廢材料制備膠凝材料在混凝土中應(yīng)用時(shí)，混凝土下沉難以泵送、流動性差等工作性能問題。該助劑以非離子性化合物為主，在混凝土拌合物內(nèi)形成微小的封閉球狀氣泡，釋放自由水，增大水膜層厚度，減小顆粒間的摩擦阻力，改善表面張力；該助劑降低漿體在有限自由水中的粘性，降低混凝土的整體粘度和提高混凝土的漿體量，提高固廢材料制備的膠凝材料在混凝土應(yīng)用中的工作性能。 -
JT-ZX系列混凝土減膠劑（增效劑）使用效果：在保持混凝土配合比不變的情況下，按膠凝材料總質(zhì)量的0.5-0.6%摻入本增效劑時(shí)，可以提高混凝土7天抗壓強(qiáng)度3-5MPa、28天抗壓強(qiáng)度3-8MPa，同時(shí)混凝土工作性能得到明顯改善；保持混凝土強(qiáng)度不變、工作性能相同、水膠比相同的情況下可降低水泥用量10-20%，在充分保證混凝土綜合性能和強(qiáng)度的情況下，同時(shí)可明顯增加漿體量，改善混凝土流變性能。JT-ZX系列混凝土減膠劑（增效劑）0.00使用效果：在保持混凝土配合比不變的情況下，按膠凝材料總質(zhì)量的0.5-0.6%摻入本增效劑時(shí)，可以提高混凝土7天抗壓強(qiáng)度3-5MPa、28天抗壓強(qiáng)度3-8MPa，同時(shí)混凝土工作性能得到明顯改善；保持混凝土強(qiáng)度不變、工作性能相同、水膠比相同的情況下可降低水泥用量10-20%，在充分保證混凝土綜合性能和強(qiáng)度的情況下，同時(shí)可明顯增加漿體量，改善混凝土流變性能。 -
脫硫劑Cao基/ mg基/ CaC 2 基鈣系脫硫劑，在固廢材料基礎(chǔ)上，整合研發(fā)環(huán)保脫硫劑，廣泛應(yīng)用于脫除燃料、原料或其他物料中的游離硫或硫化合物，脫硫效果顯著。原料充足，堿性強(qiáng)，價(jià)格便宜，環(huán)境友好。脫硫劑0.00Cao基/ mg基/ CaC 2 基鈣系脫硫劑，在固廢材料基礎(chǔ)上，整合研發(fā)環(huán)保脫硫劑，廣泛應(yīng)用于脫除燃料、原料或其他物料中的游離硫或硫化合物，脫硫效果顯著。原料充足，堿性強(qiáng)，價(jià)格便宜，環(huán)境友好。 -
水泥基滲透結(jié)晶防水材料水泥基滲透結(jié)晶型防水涂料是以特種硅酸鹽水泥、精制石英砂等為基料，滲入多種活性物質(zhì)制成的粉狀防水材料。該產(chǎn)品具有催化活性，遇水后，材料中的活性物質(zhì)以水為載體在混凝土中滲透，可以不斷產(chǎn)生化學(xué)反應(yīng)，與水泥水化產(chǎn)物生產(chǎn)不溶于水的針狀結(jié)晶體，隨著結(jié)晶體不斷生長來填充混凝土內(nèi)部的毛細(xì)孔道和微細(xì)縫隙，從而提高混凝土致密性和防水性。水泥基滲透結(jié)晶防水材料0.00水泥基滲透結(jié)晶型防水涂料是以特種硅酸鹽水泥、精制石英砂等為基料，滲入多種活性物質(zhì)制成的粉狀防水材料。該產(chǎn)品具有催化活性，遇水后，材料中的活性物質(zhì)以水為載體在混凝土中滲透，可以不斷產(chǎn)生化學(xué)反應(yīng)，與水泥水化產(chǎn)物生產(chǎn)不溶于水的針狀結(jié)晶體，隨著結(jié)晶體不斷生長來填充混凝土內(nèi)部的毛細(xì)孔道和微細(xì)縫隙，從而提高混凝土致密性和防水性。 -
CHL-Ⅲ型復(fù)合摻合料復(fù)合摻合料是我公司針對混凝土開發(fā)的，由兩種以上水泥生產(chǎn)用礦物材料與硅灰等功能性組份按一定比例粉磨復(fù)合后的粉體材料。是JGJ 55-2011《普通混凝土配合比設(shè)計(jì)規(guī)程》中規(guī)定可以使用的礦物摻合料之一，可全部代替膠凝材料中粉煤灰、?；郀t礦渣粉、鋼渣粉、磷渣粉、硅灰等單一摻合料，并可節(jié)省部分水泥，技術(shù)和經(jīng)濟(jì)效益顯著。CHL-Ⅲ型復(fù)合摻合料0.00復(fù)合摻合料是我公司針對混凝土開發(fā)的，由兩種以上水泥生產(chǎn)用礦物材料與硅灰等功能性組份按一定比例粉磨復(fù)合后的粉體材料。是JGJ 55-2011《普通混凝土配合比設(shè)計(jì)規(guī)程》中規(guī)定可以使用的礦物摻合料之一，可全部代替膠凝材料中粉煤灰、粒化高爐礦渣粉、鋼渣粉、磷渣粉、硅灰等單一摻合料，并可節(jié)省部分水泥，技術(shù)和經(jīng)濟(jì)效益顯著。 -
CHL-Ⅱ型復(fù)合摻合料復(fù)合摻合料是我公司針對混凝土開發(fā)的，由兩種以上水泥生產(chǎn)用礦物材料與硅灰等功能性組份按一定比例粉磨復(fù)合后的粉體材料。是JGJ 55-2011《普通混凝土配合比設(shè)計(jì)規(guī)程》中規(guī)定可以使用的礦物摻合料之一，可全部代替膠凝材料中粉煤灰、?；郀t礦渣粉、鋼渣粉、磷渣粉、硅灰等單一摻合料，并可節(jié)省部分水泥，技術(shù)和經(jīng)濟(jì)效益顯著。CHL-Ⅱ型復(fù)合摻合料0.00復(fù)合摻合料是我公司針對混凝土開發(fā)的，由兩種以上水泥生產(chǎn)用礦物材料與硅灰等功能性組份按一定比例粉磨復(fù)合后的粉體材料。是JGJ 55-2011《普通混凝土配合比設(shè)計(jì)規(guī)程》中規(guī)定可以使用的礦物摻合料之一，可全部代替膠凝材料中粉煤灰、?；郀t礦渣粉、鋼渣粉、磷渣粉、硅灰等單一摻合料，并可節(jié)省部分水泥，技術(shù)和經(jīng)濟(jì)效益顯著。 -
CHL-Ⅰ型復(fù)合摻合料復(fù)合摻合料是我公司針對混凝土開發(fā)的，由兩種以上水泥生產(chǎn)用礦物材料與硅灰等功能性組份按一定比例粉磨復(fù)合后的粉體材料。是JGJ 55-2011《普通混凝土配合比設(shè)計(jì)規(guī)程》中規(guī)定可以使用的礦物摻合料之一，可全部代替膠凝材料中粉煤灰、?；郀t礦渣粉、鋼渣粉、磷渣粉、硅灰等單一摻合料，并可節(jié)省部分水泥，技術(shù)和經(jīng)濟(jì)效益顯著。CHL-Ⅰ型復(fù)合摻合料0.00復(fù)合摻合料是我公司針對混凝土開發(fā)的，由兩種以上水泥生產(chǎn)用礦物材料與硅灰等功能性組份按一定比例粉磨復(fù)合后的粉體材料。是JGJ 55-2011《普通混凝土配合比設(shè)計(jì)規(guī)程》中規(guī)定可以使用的礦物摻合料之一，可全部代替膠凝材料中粉煤灰、粒化高爐礦渣粉、鋼渣粉、磷渣粉、硅灰等單一摻合料，并可節(jié)省部分水泥，技術(shù)和經(jīng)濟(jì)效益顯著。 -
復(fù)配砂石骨料骨料的級配對混凝土的和易性、經(jīng)濟(jì)性有很大的影響，直接影響到混凝土的強(qiáng)度、抗?jié)B、抗凍、抗腐蝕性、耐久性。復(fù)配砂的級配優(yōu)勢是：空隙率小，以減少水泥用量并保證密實(shí)度；總表面積小，以減少濕潤骨料表面的需水量和膠凝材料的用量；有少量的細(xì)顆粒以滿足和易性的要求。復(fù)配砂石骨料0.00骨料的級配對混凝土的和易性、經(jīng)濟(jì)性有很大的影響，直接影響到混凝土的強(qiáng)度、抗?jié)B、抗凍、抗腐蝕性、耐久性。復(fù)配砂的級配優(yōu)勢是：空隙率小，以減少水泥用量并保證密實(shí)度；總表面積小，以減少濕潤骨料表面的需水量和膠凝材料的用量；有少量的細(xì)顆粒以滿足和易性的要求。 -
高性能混凝土膠凝材料高性能混凝土膠凝材料由礦渣、鋼渣、粉煤灰、鐵尾礦、脫硫石膏等材料組成。依靠“粒級與活性的雙重協(xié)同優(yōu)化”，不僅實(shí)現(xiàn)了國家要求的“加大固廢消納力度，實(shí)現(xiàn)水泥的減量化”，還使混凝土的強(qiáng)度、工作性能、耐久性能大幅度提高。使用高性能混凝土膠凝材料可以使C30、C35和C40等大用量混凝土真正實(shí)現(xiàn)高性能化，也能夠生產(chǎn)C60、C70高強(qiáng)高性能混凝土。高性能混凝土膠凝材料0.00高性能混凝土膠凝材料由礦渣、鋼渣、粉煤灰、鐵尾礦、脫硫石膏等材料組成。依靠“粒級與活性的雙重協(xié)同優(yōu)化”，不僅實(shí)現(xiàn)了國家要求的“加大固廢消納力度，實(shí)現(xiàn)水泥的減量化”，還使混凝土的強(qiáng)度、工作性能、耐久性能大幅度提高。使用高性能混凝土膠凝材料可以使C30、C35和C40等大用量混凝土真正實(shí)現(xiàn)高性能化，也能夠生產(chǎn)C60、C70高強(qiáng)高性能混凝土。 -
建筑石膏粉利用工業(yè)副產(chǎn)物二水石膏為原料，通過烘干、煅燒、粉磨、陳化工藝，包裝成品，生產(chǎn)制備β-半水石膏，能夠滿足建筑石膏國家標(biāo)準(zhǔn)和行業(yè)標(biāo)準(zhǔn)的相關(guān)要求。建筑石膏粉0.00利用工業(yè)副產(chǎn)物二水石膏為原料，通過烘干、煅燒、粉磨、陳化工藝，包裝成品，生產(chǎn)制備β-半水石膏，能夠滿足建筑石膏國家標(biāo)準(zhǔn)和行業(yè)標(biāo)準(zhǔn)的相關(guān)要求。
眾森控股集團(tuán)
服務(wù)熱線：0531-89731661
傳真電話：0531-82988289
公司地址：山東省濟(jì)南市市中區(qū)陽光新路67號
歐亞大觀C座13樓
企業(yè)郵箱：zhongsen@zhongsenkj.com
生產(chǎn)廠址：山東省濟(jì)南市長清區(qū)崮山鎮(zhèn)工業(yè)一路北側(cè)2幢
生產(chǎn)廠址：廣西賓陽縣黎塘鎮(zhèn)永安西路
微信互動
微信互動
Copyright ? 2022 山東眾森科技股份有限公司 All Rights Reserved. 魯ICP備13023259號-1 網(wǎng)站建設(shè)：中企動力 濟(jì)南 SEO標(biāo)簽
0531-89731661
在線留言
